Регулятор-обмежувач температури Herz Mini, комплект кутовий (1920124)

Регулятор-обмежувач температури Herz Mini, кутовий комплект

Регулятор-обмежувач температури Herz Mini - це пропорційний регулятор, який призначений для управління температурою теплоносія в зворотному потоці радіаторів та контурів теплої підлоги. Основна функція - підтримка температури у зворотному трубопроводі теплої підлоги площею до 15 м², у радіаторах, а також у комбінованих системах опалення "радіатор-тепла підлога" відповідно до встановлених значень в діапазоні 25 - 60 °С, шляхом регулювання потоку теплоносія через опалювальний пристрій.

Температура води визначається з корпусу клапана, і щойно температура в зворотному трубопроводі перевищить встановлену, регулятор закриває вентиль. Варто зазначити, що температура навколишнього середовища не повинна бути вищою за підтримувану регулятором, інакше може відбутися перекриття потоку теплоносія.

При установці термостатичного клапана важливо звернути увагу на стрілку на корпусі, яка вказує напрямок руху теплоносія. Після зняття захисного ковпачка обмежувач температури в зворотному трубопроводі потрібно встановити у положення "повністю відкритий" (заводське налаштування) за допомогою гайки SW 30. При цьому індикатор налаштування на корпусі має бути чітко видимим.

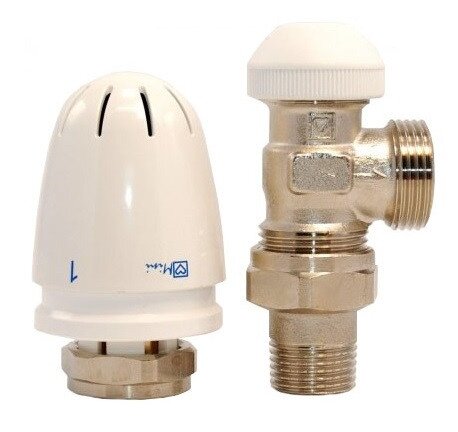

Комплектація

• Термостатичний клапан Herz TS-90, кутовий (1772437)
• Регулятор-обмежувач температури Herz Mini (1920100)

Технічні характеристики

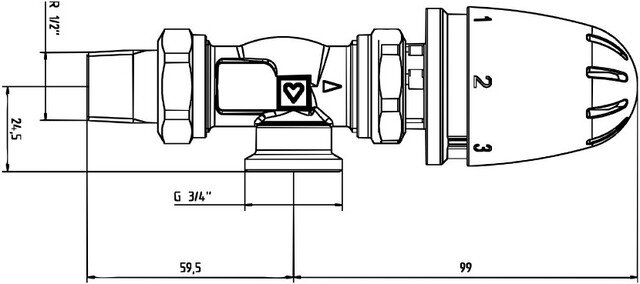

Габаритні розміри
