Електричний котел Protherm Ray (Скат) 24KE/14 EU (380 В) / 0010023676

Одноконтурний електричний настінний котел Protherm Ray (Скат) 24KE/14 . Потужність: 24 кВт (6+6+6+6 кВт). Напруга мережі: 380 В. Спосіб монтажу: настінний. Керування: механічне (електронне). КПД: 99%. Країна-виробництва: Словаччина. Гарантія: 36 місяців.

Рекомендована площа обігріву: до 240 м2. Ідеальний вибір для приватного житла, поєднуючи в собі максимальний комфорт та енергоефективність за вигідною ціною.

До електрокотла Protherm Ray (Скат) 24KE/14 можна під'єднати бойлер непрямого нагрівання.

Переваги:

• Гаряча вода доступна одразу після відкриття крана,
• Під'єднання води здійснюється трубою діаметром від 3/4" дюйма, що забезпечує значний потік, на відміну від двоконтурного котла. За однакового тиску через бойлер проходить втричі більше води, тому є можливість обслуговувати три точки водопостачання одночасно, без дискомфорту для жодного споживача в плані перепадів температур.
• Нагрівання бойлера відбувається тільки коли він охолоджується. Це дозволяє створити спеціальну систему рециркуляції гарячої води, тобто постійний рух води по циклу (вода проходить через кожен кран і повертається назад у бойлер для подальшого нагрівання).
• Можливість перемикання між ТЕНовим нагрівом (звичайний бойлер) або роботою від теплообмінника (газові котли, електрокотли, твердопаливні котли, теплові насоси). Особливо актуально в весняно-літній період.

Принципова схема Електрокотла Протерм Скат

Основні особливості електричного котла Protherm Ray (Скат):

• Під'єднання до двотарифного лічильника електроенергії. Максимальна економія при використанні в години низького тарифу;
• Інтеграція котла в системи з тепловими насосами, газовими котлами та сонячними панелями;
• Сумісність із погодозалежною автоматикою по шині eBUS (14 покоління);
• Керування температурою теплоносія через інтерфейс котла;
• Електричне живлення від трифазної мережі змінного струму; напруження 380 B;
• Варіанти 6 і 9 кВт можуть бути під'єднані за однофазною схемою з напругою 220 В;
• Індикація налаштувань через світлодіодний дисплей;
• Під'єднання водонагрівача непрямого нагрівання;
• Антиблокування насоса;
• Вбудований розширювальний бак на 8 літрів;
• 2-ступеневий циркуляційний насос;
• Автоматичний повітровідвідний клапан на теплообміннику.
• Теплообмінник із вбудованими ТЕНами (4 ТЕНа для котлів 24-28 кВт),

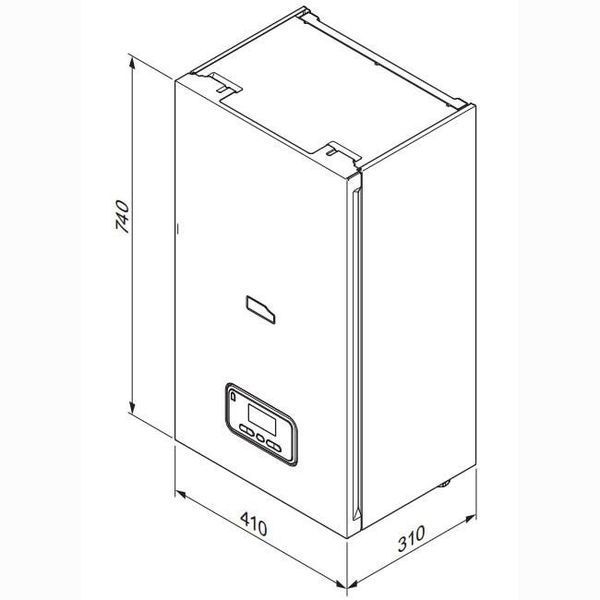

Розміри для монтажу

Мінімальні дистанції

Для зручного доступу до котла під час технічного обслуговування необхідно забезпечити відповідні мінімально допустимі відстані (вільний простір) від корпусу котла до сусідніх предметів і поверхонь.

ДОКУМЕНТАЦІЯ

Інструкція для Protherm Ray (Скат) 24KE/14 (0010023652), каталоги, брошури.

Protherm Ray (Скат) 24KE/14 (0010023652) — Посібник за монтажу
